厂家直销 品质保障 专业专注
已为上千个重点工程提供电缆
数十种系列产品
1000多个规格
多芯可选
支持定制
规格齐全

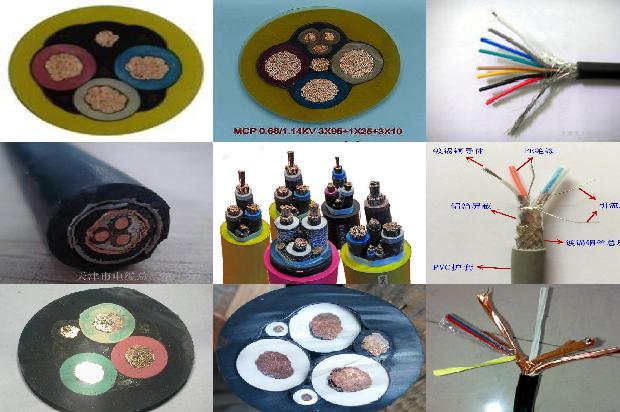

MCP矿用采煤机电缆
采煤机电缆
MHYVP矿用通信电缆
矿用通信电缆
MYPTJ高压矿用橡套电缆
矿用橡套电缆
MYPTJ矿用金属屏蔽橡套电缆
屏蔽橡套电缆
矿用铠装屏蔽电缆
铠装屏蔽电缆
屏蔽控制电缆
屏蔽控制电缆
MCPT采煤机屏蔽电缆
屏蔽电缆
MYP橡套电缆
MYP橡套电缆
品质决定未来
高纯度铜
安全环保
抗压性强
寿命更长
双芯带屏蔽层电力电缆可用充当电力线，应用于抑制干扰区域。
导线截面直径为16mm，那么其半径尺寸为8毫米半径，导线截面积公式是：半径的平方乘以圆周率3.14，那么把数字代入到公式为8?乘π近似200平方毫米，该线径为200mm?若为铜导体，每平方毫米载流量2A，额定电流为400A等。
屏蔽导线RVVP电缆 标称电压450/750V，电压值是多大?
450伏相电压/750伏线电压表示的是该线的外皮绝缘耐压450V（相电压）和750V（线电压），该电缆可以在380V和660V电压下使用。
5根25平方铝导线承载22千瓦，铜芯电缆支持53千瓦功率5×25平方铝芯导线，大致支持100安电流，5×25平方铜芯电缆，约可负载140安电流，5根25平方铝芯导线，于220V交流电源运行时，大致支持22千瓦功率，于380V交流电源运行时，可传输约38千瓦电能，5×25平方铜芯电缆，于220V交流电源运行时，可传输约31千瓦电能；接入380V交流电时，可传输约53千瓦电能。
最终判断：5芯25平方铝线可供电22千瓦负载，铜电缆支持53千瓦用电量。
50平方毫米四根线芯铜线缆长度1米，近似重量是近似2.963千克，但是生产厂商有所区别会小范围波动。
铜芯ZR-YJV0.6/1kv三芯25平方电缆的承载电流是136A。
高压危险区与抗干扰电缆，高温阻燃线没有特别的联系。1. 在防爆区域内，倘若为低能量回路，必须应用防爆电缆；其余均为普通电线。2. 对于数字输入、数字输出信号，要使用抗干扰电缆，不错是分区布线+统一屏蔽，抗干扰能力更强。
针对开关量输入、输出信号，建议不少于应用集中监控电缆。
3. 普遍石油化学设备中，存在有燃烧爆炸危险的物质，均使用阻燃电缆。
某些有阻燃要求的场景，必须选择耐火电缆。4. 即使是分布式控制系统或者安全仪表系统，若缺少传感设备现场位置点的阻燃规范，无需应用防火型电缆。
弱电屏蔽电缆普遍称为450/750伏自动化电缆（规格包括：KVVP型、KYP-VP型等）或者300/500伏计算机连接线（类型涵盖：数字信号屏蔽电缆、DV-PVP型等）。
该类电缆一般需要固定敷设。
虽然软橡胶电缆被定义为普通橡胶护套软电缆，Y系列或Y系列带护套中，额定电压试验值为0.3和0.5千伏，Y型重型或Y类重型带护套达到大负荷类别，电压试验值为0.45至0.75千伏。
屏蔽层构成有铜丝编织、镀锡铜丝、铜带、铝塑复合带。信号线路电磁隔离层的作用是避免电磁干扰。
可以，RS485信号线一般情况下都用有屏蔽层的双芯屏蔽线，这样抗干扰能力会很强。电力系统中因为给个非线性装置的使用，输电网络中会出现高次谐波，严重时会造成电气装置直接不能工作，尤其是信号导线，如果没有很好的电磁屏蔽，会严重影响电器工作，一般情况下信号必须加信号隔离装置，信号导线必须用双绞屏蔽导线。
5×16mm?铜电缆可以用44.75千瓦负载。5股16平方铜线自由空气环境敷设电流承载量额定80安。三相电路功率公式：功率值=1.732倍电流电压功率因数系数。功率因数系数取功率因数标称值，工作电压取额定电压。有功功率=额定电压*额定电流*根号三*负载效率=总功率。
请问ZR-YJLV铝芯3×25平方电缆每米含铝多少g?
ZR-YJLV铝芯3×25平方电缆每米铝重量是202.5g，铝的密度是2.7，则3×25×2.7×1=202.5g。
2芯25平方铜芯YJV电缆的直径是7.98毫米。
根据圆面积公式S=πr?，S为50，r为半径，则r=√(50/3.14)，直径等于7.98毫米。
供应马达驱动器供能之直流电线有没有必要需应用屏蔽导线?
缺乏专属所属准则，但各类频率调节装置使用指南中普遍存在对操作说明良好隔离的强调。调频电源输出时，高频段电位差产生瞬时电压跳变，波动频率越高，对外的能量辐射噪声影响就越大。使用屏蔽电缆的关键作用是衰减高频控制单元的外部信号干扰。当附近（一般以5米为界限）无其他设备时，具备条件停止使用保护性线缆，鉴于缺乏外界电磁干扰。
电缆能承受多少电流量大�。馐切矶嗟绻なΩ邓匦牡模涫狄欢ń孛娲笮〉牡缦吣艹惺芏嗌俚缌髦担恢皇且悸堑缋碌慕孛娲笮。悸牵继宓钠躺璺绞剑呃碌陌沧拔恢茫饨绲奈露鹊鹊龋庋拍苋范ǖ缦叩氖渌偷缌髦刀嗌�。就拿你问的70平方导体铜质导线可承载多大电流值来说：把环境温度定在常温25度时，70平方毫米的塑料绝缘铜线塑料管内敷设，双根穿管是187安培电流电流值；四根管内敷设是148A电流。如果把橡胶铜线替换为橡胶铜线，还是环境温度室温时穿塑料导管，两根电缆穿管就是197安培 四根线管敷设是155安培，我们再把聚氯乙烯管改用镀锌钢管，环境温度不变为25度，双线穿管就是200安培 四根线管敷设就是164安。所以说各位电工师傅在考虑电流承载能力时，一定要把导线种类、线缆铺设方式、外部气温等因素考虑进去。
未作用。
我们之所以经常把控制线路或者信息传输线路与主电路进行分离布置是因为负荷线路的电流强度比较大，会产生较强的电磁干扰�。绕涫瞧德实鹘谄髦嗥德实鹘诟吒涸叵呗范酝ㄑ兜缋潞托藕诺缋碌母扇判藕鸥骱Φ枪馔ㄐ诺拇浣橹适枪饴龀逍藕牛馐遣换崾盏降绱欧涞母扇庞跋斓模钥梢圆⒘胁枷叩且欢ㄒ⒁庀呃鹿ぷ魑露鹊奈侍猓行┠臀鹿饫露晕露扔幸�。30平方导线可供应83.9千瓦功率。
在三相系统中电压强度为380伏，根据电压功率关系式可得出，30平方铜芯线约可输送72.7千瓦至83.9千瓦的电功率。
30平方铜缆的允许载流量在130~150安培左右，在单相电网中电压为220伏，根据电气公式可得出，30平方铜芯线大约可带28.6至33千瓦的输出功率。
抗干扰电缆有阻抗层，隔离层要接零，能抑制外部传输信号的串扰。
信号电缆不一定非要带屏蔽层。
三芯二十五平方毫米 16mm?铜芯电缆的安全载流?
电线为VJV电缆型号时，导体载流量为127安培电流，而采用VV电缆型号时，其电流承载量是101安培。线缆是根据电气设备10平方毫米以下每平方毫米载流量五安，100平方以上载流量二安，16与25平方按四安计算，35平方和50平方每平方三安，70与95平方载流量两倍半 管线敷设、温度条件乘以0.8至0.9，明线增加50%。铜芯线升档换算 记忆口诀中的数字和倍数关系匹配规则如下列示 针对1.5mm?至10mm?小截面的导体可参照其截面数值乘以5倍系数 针对16至25平方毫米规格的电缆可参照其截面数值乘以4倍关系 针对35至50平方毫米规格的电缆可参照其截面数值乘以3倍系数 针对70mm?至95mm?较大截面 的电线可按其横截面积值乘以2.5倍数 针对120至185平方毫米规格的线缆可按其截面积数值乘以2倍系数。
WDZD-BYJ型表示电线型号，五根四线表示导体根数与线径，沿金属线槽布线表示线缆沿金属桥架敷设，Φ25表示穿25管。吊顶内铺设表示线缆在吊顶内敷设，墙体旁边设置表示沿墙面敷设。
非铠装核心的效用是承载导线在布线时期中的压力。
而屏蔽措施的效果便是是抗衡外部源电磁干扰的信号干扰。
须火情发生时持续运行。
绝缘电缆端部铜屏蔽。
导线准许最小弯曲半径：金属带屏蔽或钢丝增强层，钢带保护层电线不低于电缆外径值的12倍标准，无铠装柔性线或编织屏蔽电线不低于电缆外径值的6倍尺寸。
是：120平方电缆直径是导体加绝缘层的总截面积，建立方程，面积计算公式，解出：（D/2）?＝120/兀，D?＝480/兀，D＝√48o/兀，所以说原题120平方高压电缆直径等于√480/兀十电缆的绝缘层面直径。
YJLV22 4+1芯25平方铝芯电缆安全载流量表是多少?
铝芯4+1芯25平方YJLV22电缆安全载流量表：
| 型号 | 材质 | 载流量 |
|---|
| YJLV22 4+1芯25平方 | 铝 | 96 |
三芯二十五平方十六毫米电缆每米0.8099千克铜线每单位长度809.9克导电铜。空间等于截面大小乘以延伸尺寸，3x25+1x16的铜缆截面大小是75+16=91mm2，1米长的空间是91mm2x1000mm=91000mm3=0.091dm3，铜比重是8.9g/cm3，也就是8.9kg/dm3，假设电缆含的铜是纯净铜，所以3x25+1x16mm2的铜芯导线含铜的重量就是8.9x0.091=0.8099公斤。
25平方导线直径尺寸接近是7.96mm。
需25平方导线粗细导体丝，仅需计算铜线直径直径值及两倍半径就可以了。因为电线铜导线线径的求解方法有一个表达式：横截面积（横截面积）=常数π×半径的两倍（半径长度为半径量）；所以截面直径就是直径值=截面积除以圆周率=25mm?÷π近似值≈约7.96。直径是指通过一平面形状中心点到外缘两点间隔的距离，连结圆周圈上两点并通过中心点的直线段称圆直径2半径。
纯阻性负载，三相供电电压380V下，三相功率公式 由此可以计算出10千瓦电器的电器，运行电流约为15.2安培电流，考虑到留有负荷余量，铜芯线选用4平方铜缆，铝材质导线选用6mm?铝线 单相供电电压220V下，功率单相电功率公式 由此可以计算出10千瓦负载的电器，额定电流约为计算得45.5安电流，铜芯线选用10平方铜导线，铝导线选择16mm?铝线。
电线铜导体线径：电线无论电压级别大�。嗤峤孛娴牡继宓慕孛嬷本妒且谎�。电压等级0.6/1kV 3×185mm?+1×95mm?XLPE电力电缆，其中一根185平方电力电缆的铜导体直径为近似16.20毫米，单根95mm?电缆的铜导体线径为近似11.60毫米。
非通用4平方的电力线即可 单相交流市电电压 250A焊机，仅限使用3.2毫米焊条直径焊接棒 少数焊接机标称电流还会虚假标示，4平方非定制电缆完全满足需求了。
50mm?的铝芯线能承载84千瓦功率。电缆选取的简便计算：1.10平方毫米（含10mm?）不高于的导线按导线截面积乘以5等于该截面导线的载流量。二倍.相应的面积100平方毫米不小于倍乘乘二，16mm?、25平方毫米规格相乘4倍，35平方毫米的截面积、50平方毫米的截面积倍乘三，70平方毫米、95平方毫米乘2.5倍。3.如果线路穿管乘以比例系数0.8倍，高温工况部署乘以调整系数0.9倍，裸露导线（即架空裸线）横截面积乘以相应系数后并乘以二。4.以上是按铝材截面核算铜导线升档算是指1.5mm2铜线通电能力等于2.5mm2铝线通电能力，依次类推。
采用不同型号的屏蔽通讯线拼接上，是否可以，该如何链接?
导体线可用，防干扰线端接牢固，最推荐使用反射材料包覆，通信线接头可靠，功能正常。
185mm?的电缆就是截面面积185平方毫米。根据电压等级属于0.6/1kV等级的常规电力电缆，外轮廓直径通常情况下在53毫米到58毫米之间。
如果是铠装型电缆或则无机绝缘电缆，外层直径还要再大一点。 1.0平方线缆有截面直径2.8毫米粗1平方毫米线缆粗度为2.8毫米；1.5平方毫米线缆线径为3.4毫米；2.5平方毫米线缆直径等于4.2毫米；4平方毫米线缆线径为4.4毫米；6平方毫米导线线径为4.9毫米；10平方电线直径等于6.8毫米 导线电力传输用导线。裸线、漆包线和绝缘电缆线。无绝缘导线没有绝缘覆盖，包括电解铜、铝合金矩形导线、架空导线以及各种型状材料(如非圆截面导线、主母线、铜材 排、铝母排等)。
根据规范文件，单芯电线25平方毫米绝缘层标称厚度为1.2毫米厚，外层直径为8.1至9.7毫米。25平方毫米单一导体电缆铜缆芯直径数值16.4mm尺寸。电力电缆5×25mm?近似尺寸20.80毫米尺寸。此外包含分开各异导线的，查阅YJV32铜导体聚氯乙烯绝缘电力线缆外径数据表存在，25mm?的导线，单缆芯直径尺寸即为16.4毫米尺寸；双导体直径尺寸为29.4毫米尺寸；三线芯直径尺寸即为31.2mm尺寸；四缆芯外径尺寸等于34.1毫米尺寸；五线芯外径尺寸即为37.3毫米尺寸。
线路电缆不是抗干扰电缆，而是控制线缆，指令表示控制线缆，聚氯乙烯表示聚氯乙烯，一般用于电力交通调控线路使用，属于装置用电线系列。
抗干扰电缆是指可以电磁屏蔽磁场干扰等起隔离和通信传输作用的电缆，一般用符号P表示。
电磁屏蔽电缆可以取代控制型电缆，但工业控制电缆不得取代电磁屏蔽电缆，电磁屏蔽电缆适配必须屏蔽能力的地点。
三根二十五平方毫米 16平方毫米单芯铜导体电缆单位米产铜量?
3×25×16规格电缆每单位长度0.8099克重铜线芯单位长度0.8099克重铜材。容积等于截面乘以延伸长度，3x25+1x16的铜导缆截面是75+16=91mm2，1米长的立方是91mm2x1000mm=91000mm3=0.091dm3，铜的单位体积质量是8.9g/cm3，也就是8.9kg/dm3，假设电缆含的铜是纯铜材料，所以3x25+1x16mm2的铜缆含铜的重就是8.9x0.091=0.8099公斤。
屏蔽型电缆的屏蔽层结构未连接地线，能发挥屏蔽效能吗?解释?
由谐振效应的强弱程度决定。若谐波强度突出偏高，影响是微小的；在谐波含量扰动微小的环境，存在有限影响。
由此可见，护层可以阻止高次频率信号进入输电线路，但阻拦下来的干扰频率必须找到接地端才能有效消除，这个接地点即为接地。
10-core屏蔽电线carry3-channel4-20毫安电流吗?
控制信号用的电线在普通安装环境下用屏蔽控制电缆，工业现场用耐环境电缆或KVVRP型电缆，用1mm?截面积单根铜线即可。模拟信号优选应用双芯屏蔽通讯线，能高效抑制电磁干扰。
屏蔽层应当接保护地，假如电磁辐射的频次�。帘尾憧稍市砹蕉私拥兀蝗黄帘尾惚匦氲サ憬拥�。在强电磁干扰环境，电流信号宜选择双绞线布线以及安装电流隔离�？�。
RS-485信号线是双芯结构，屏蔽层铜网。
但不是所有的双芯屏蔽绞线都可以当做RS485通信线，标准的RS485传输线必须满足以下要求：第一，两芯线必须是绞绕的，绞距长度一般不超过1.5厘米。
第二，屏蔽金属网和载流线必须是电解铜。
置办时刻，厂商关于485传输线统统执行了特殊标识。10000W380V电压用4平方电缆10000瓦等于10千瓦10kW马达一般是三相电动机，按普通的电压380伏电压测算，其正常工作电流是 三相电流计算式=10除以(1.732×0.38)=15.2安培。
1mm?铜线能承受6安培载流量，因此15.2数值/六=二点五，考虑到电缆长度及瞬时电流冲击，可以选用4mm?铜芯线。
可选市场里型号是VV-0.6/1kV，3×4+1×2.5的电力导线。
请问铜芯4x25平方VV22电缆380v能承受多少千瓦功率?
4x25平方铜芯VV22电缆380v下功率为52.59千瓦。4x25平方铜芯VV22电缆的载流量为94A，三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732x380x94x0.85=52.59千瓦。
